Flash/Crossflash Card Raid DELL H330 Sang HBA330/12Gbps HBA IT Firmware

1. Giới Thiệu

Bài viết này mình đã dựa trên diễn đàn ServeTheHome về cách Flash Card Raid DELL H330 sang HBA330 IT Firmware.

Phương pháp này sử dụng cho các dòng Card Raid Dell như H330 Mini Mono, H330 Mini Blade, H330 Adaper. Cả ba loại Card này sử dụng chipset LSI SAS3008.

Phương pháp này KHÔNG sử dụng để FLASH Card Raid H730/ H730P, vui lòng không thử nó lên bất kỳ Card Raid nào có chipset SAS3108

H330 Adapter

H330 Mini Mono

H330 Mini Blade

2. Chuẩn Bị

• Một trong 3 loại Card Raid trên
• Server Dell thế hệ thứ 13. Ví dụ: Server Dell R630, R730XD…
• Một USB Boot DOS. Sử dụng Rufus để tạo FreeDOS
• Tải file như bên dưới bài viết và giải nén vào USB đã build FreeDOS

Lưu Ý: Khi FLASH hãy kiên nhẫn đợi một chút thời gian khi REBOOT.

Một khi đã Flash sang HBA330 IT firmware thì KHÔNG THỂ Flash ngược lại về H330 Raid Mode.

3. Tiến Hành Flash

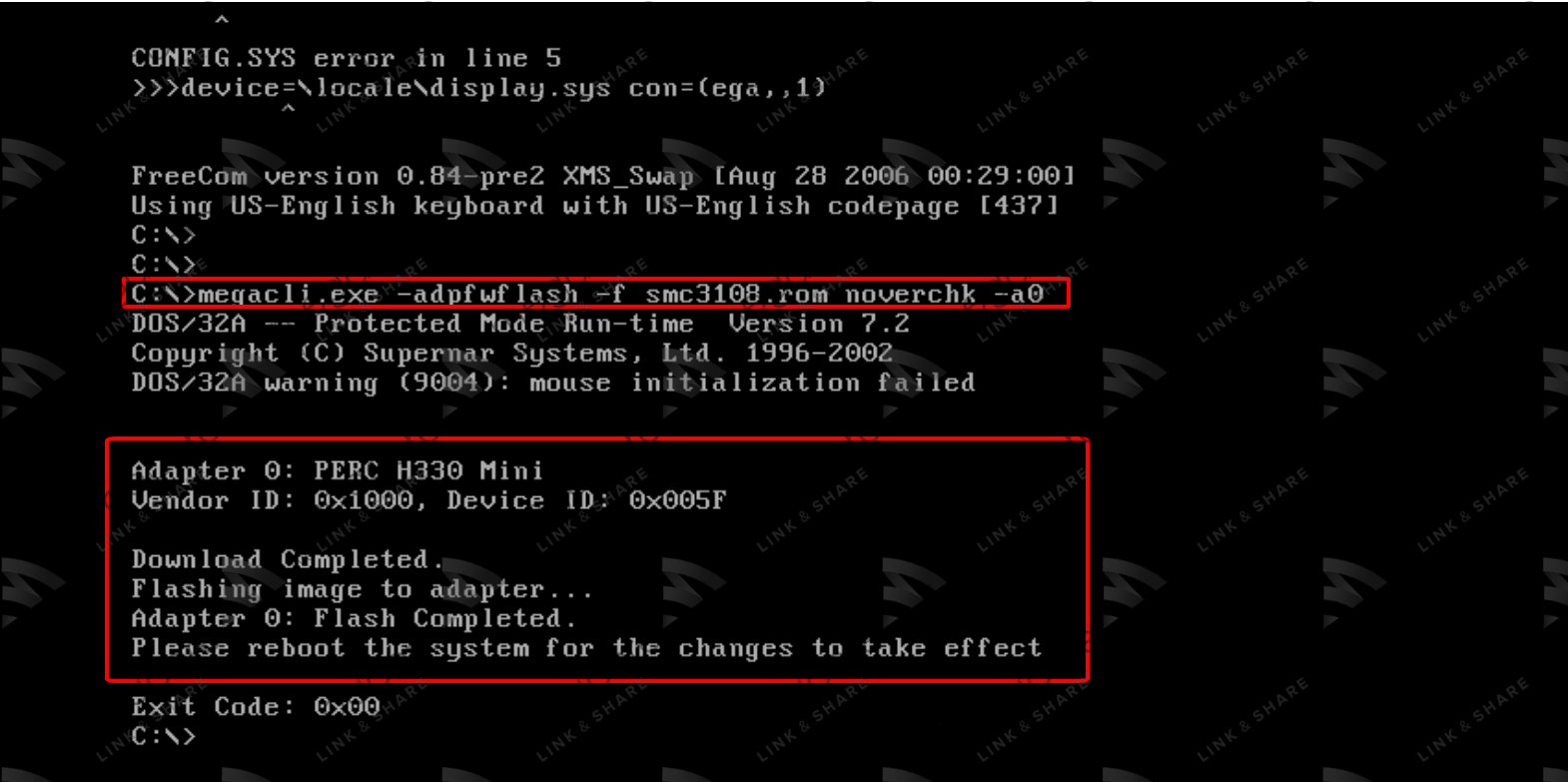

Bước 1: Flash Card Raid H330 với smc3108.rom

megacli.exe -adpfwflash -f smc3108.rom noverchk -a0

Quá trình này sẽ mất khoảng 1 phút.

Bước 2: Reboot

Sử dụng tổ hợp phím CTRL + ALT + DELETE để reboot

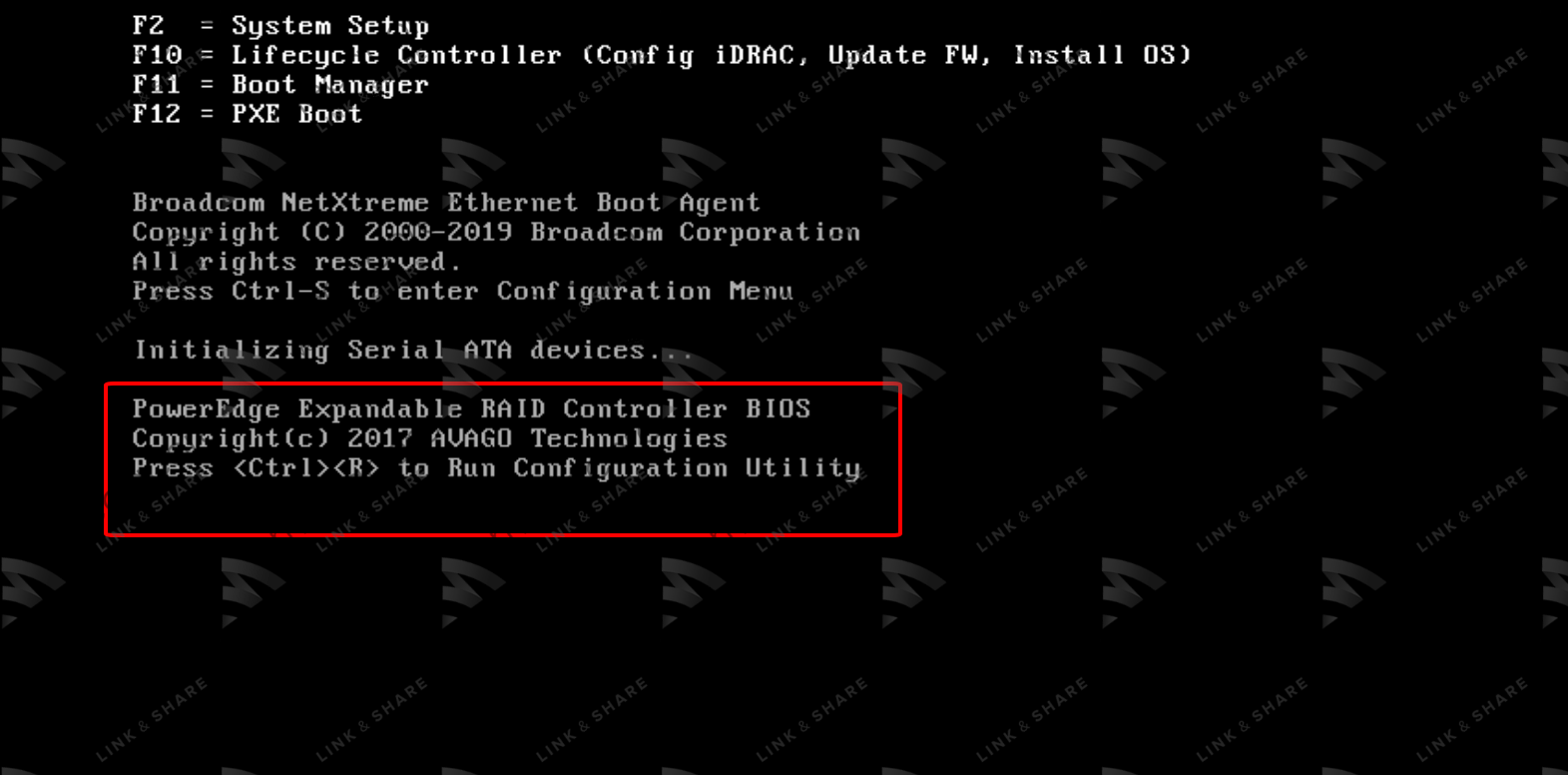

Bước 3: Bios trên Card Raid sẽ mất khoảng 3 – 10 phút để liệt kê.

Không biết tại sao, nhưng hãy đợi cho đến khi thấy có thông báo: “Baseport not responding. No adapter available”. Sau đó nó sẽ vượt qua và khởi động vào FreeDOS.

HÃY KIÊN NHẪN!

Bước 4: Xóa SBR gốc của card và ghi tất cả các số 0 vào flash

megarec3.exe -writesbr 0 sbrempty.bin

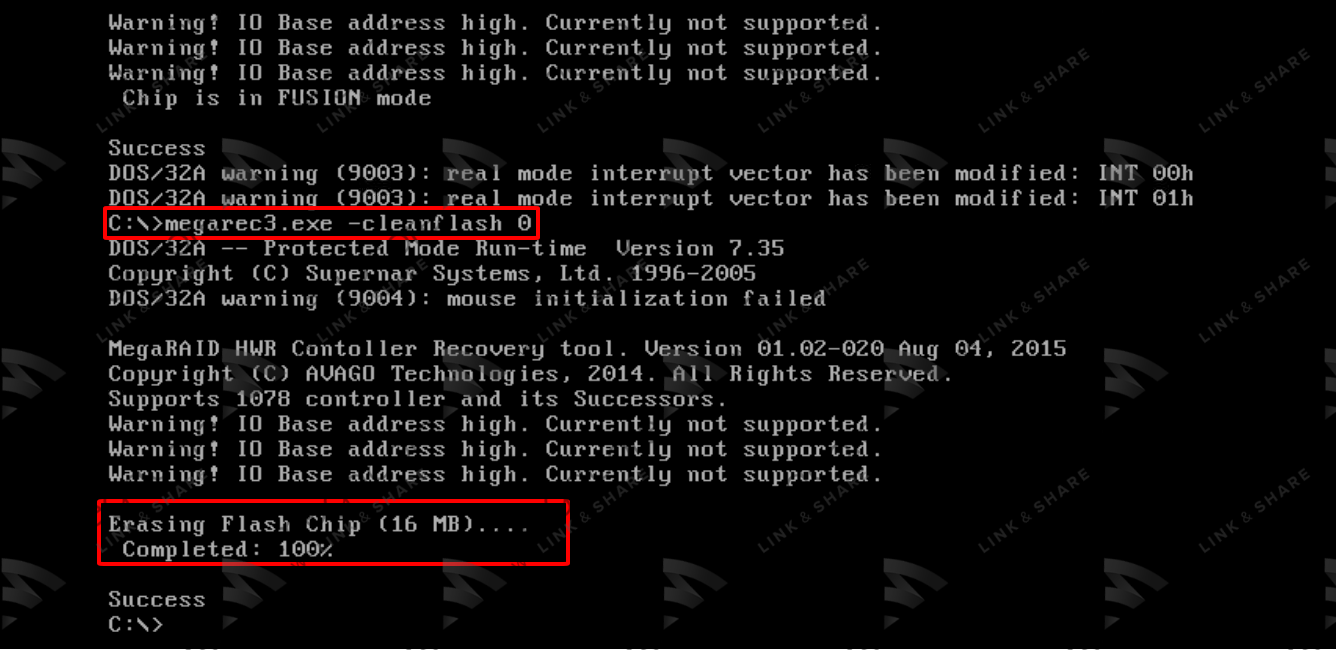

Bước 5: Xóa BIOS gốc của Card Raid

megarec3.exe -cleanflash 0

Nó sẽ xóa Chip Flash trên Card Raid. Mất khoảng một phút hoặc lâu hơn.

Bước 6: Reboot

Sử dụng tổ hợp phím CTRL + ALT + DELETE để reboot. SAS3FLASH sẽ không nhận dạng được Card Raid trừ khi khởi động lại.

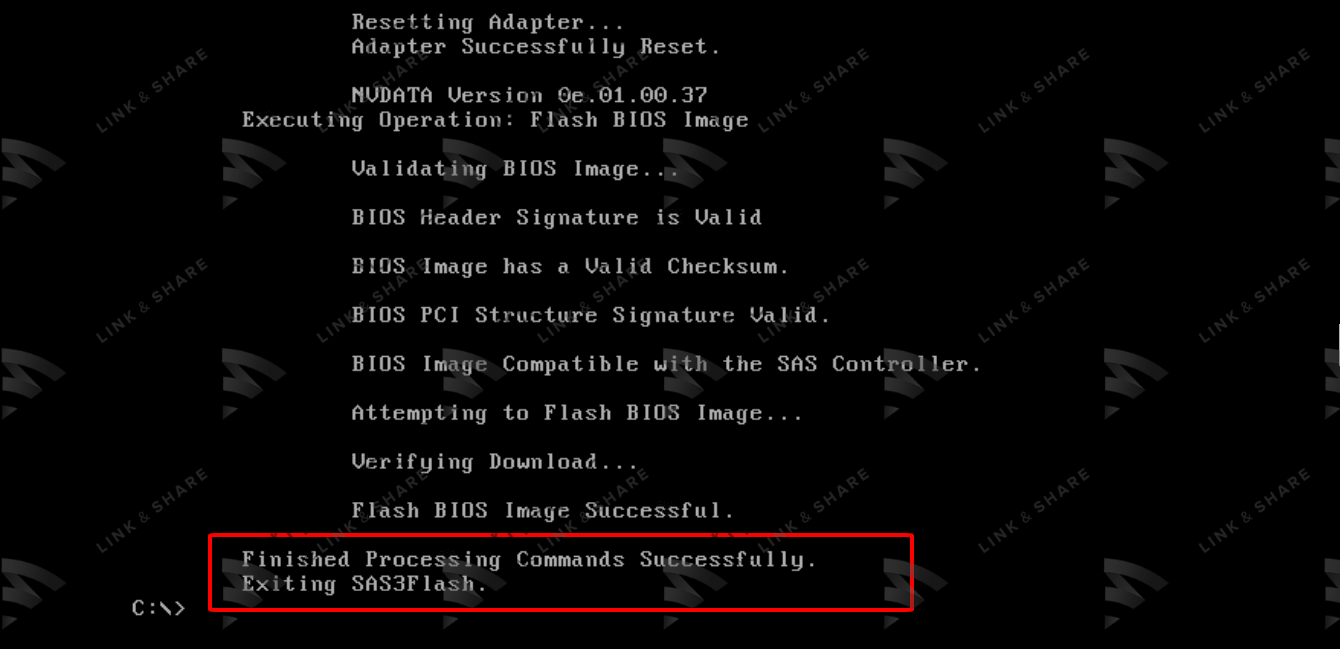

Bước 7: Flash Bios MPTSAS3 cho Card Raid

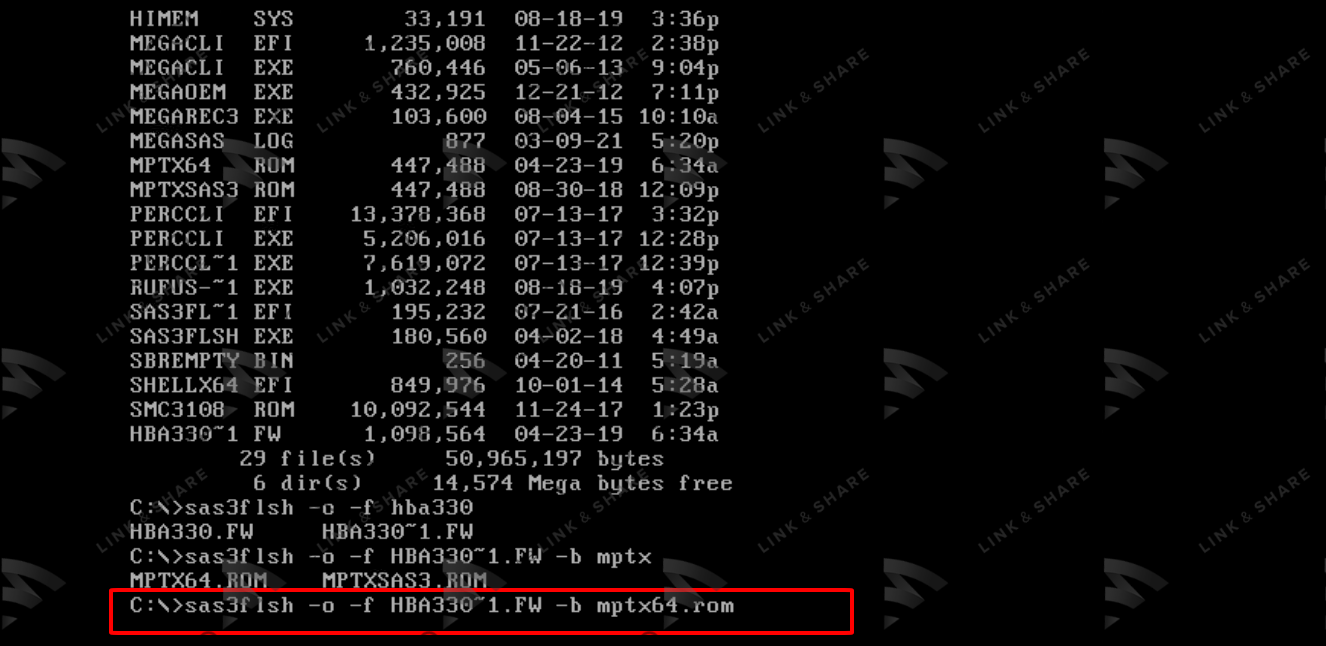

sas3flsh -o -f HBA330~1.FW -b mptx64.rom hoặc sas3flsh -o -f 12gbpsas.fw -b mptxsas3.rom

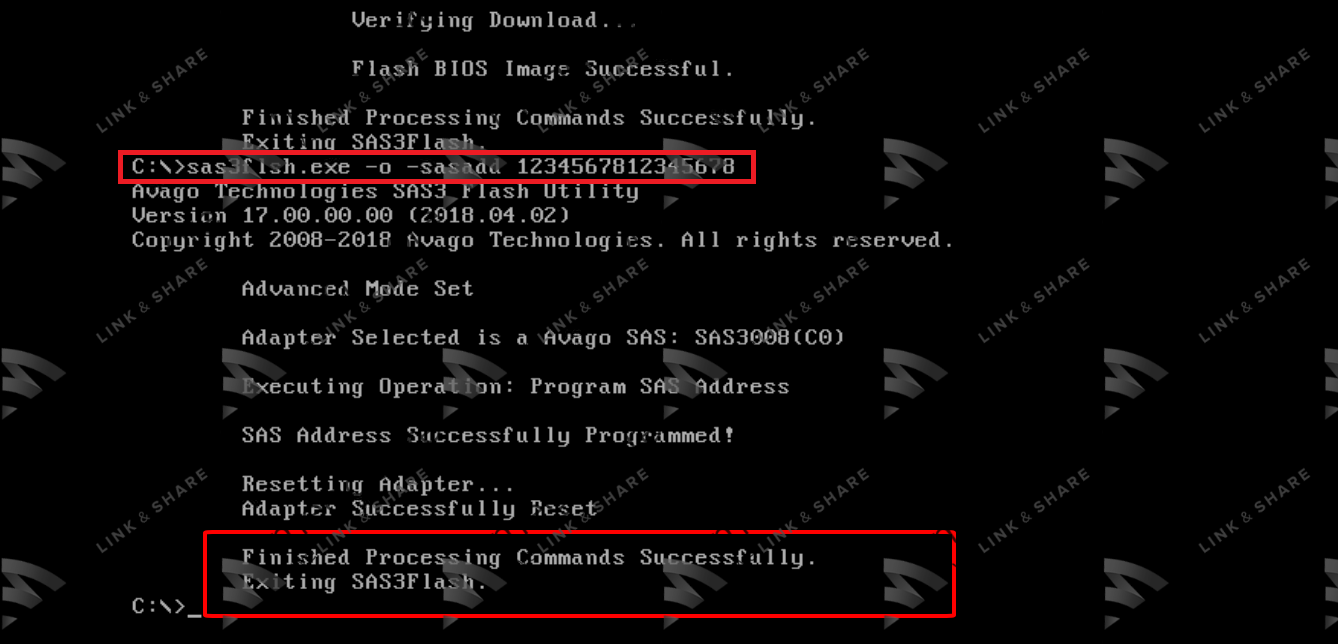

Bước 8: Nạp lại địa chỉ SAS Address cho Card Raid

sas3flsh -o -sasadd xxxxxxxxxxxxxxxx

Trong đó 16 x là các ký tự chữ cái và số mà bạn có thể sử dụng. Miễn là 2 Card Raid trong cùng một Server không có cùng một SAS Address.

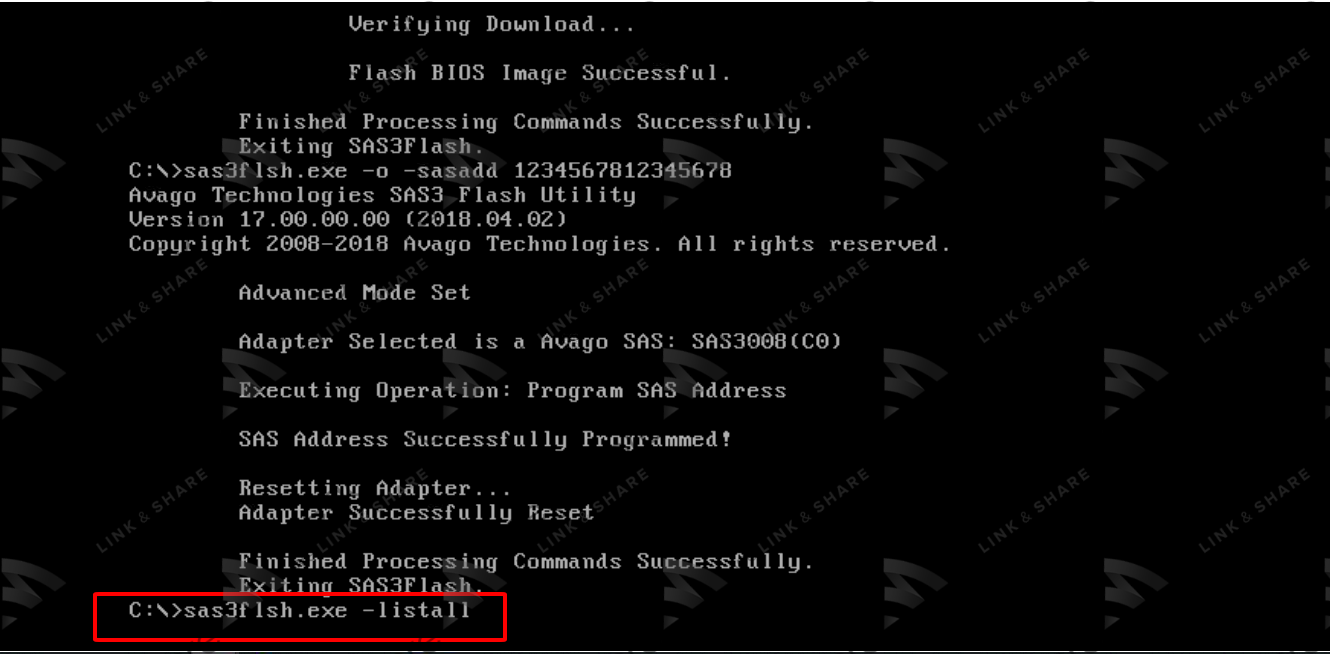

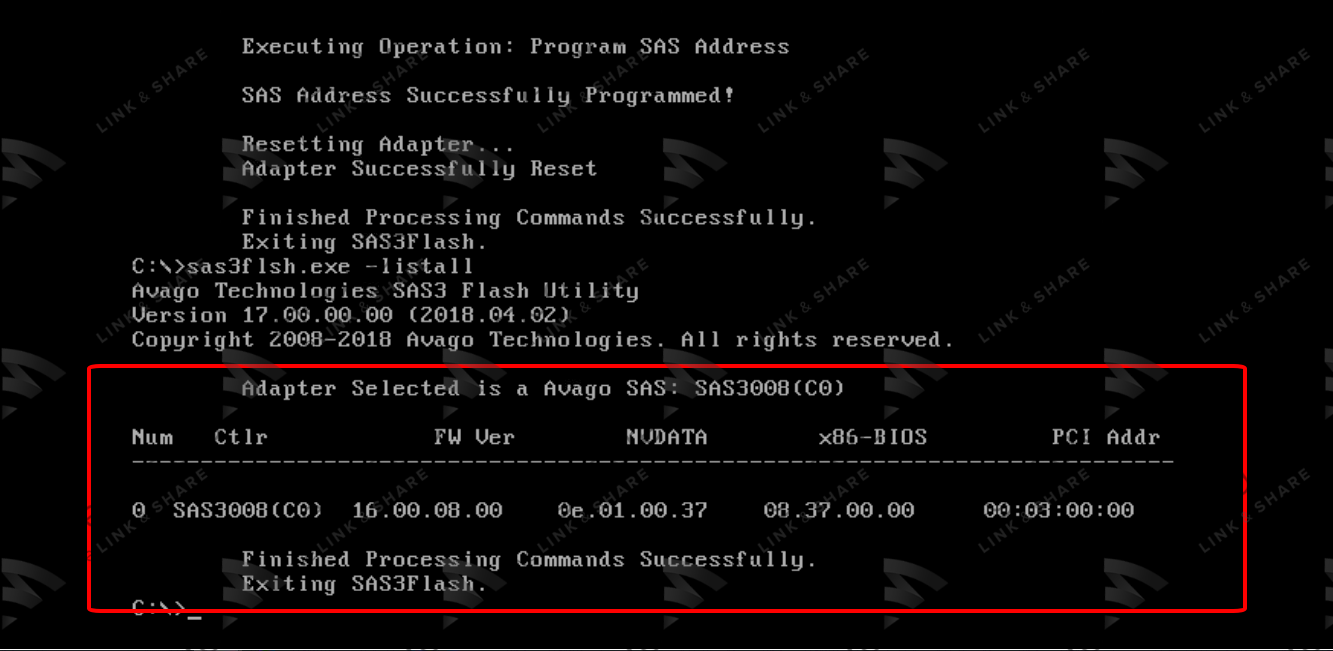

Bước 9: Kiểm tra xem H330 đã được chuyển sang HBA IT  firmware hay chưa

sas3flsh -list hoặc sas3flsh -listall

Bước 10: Reboot để hoàn tất quá trình Flash

4. Kiểm tra thành quả

Bây giờ chúng ta cắm thử ổ cứng vào server xem Card Raid có nhận hay không.

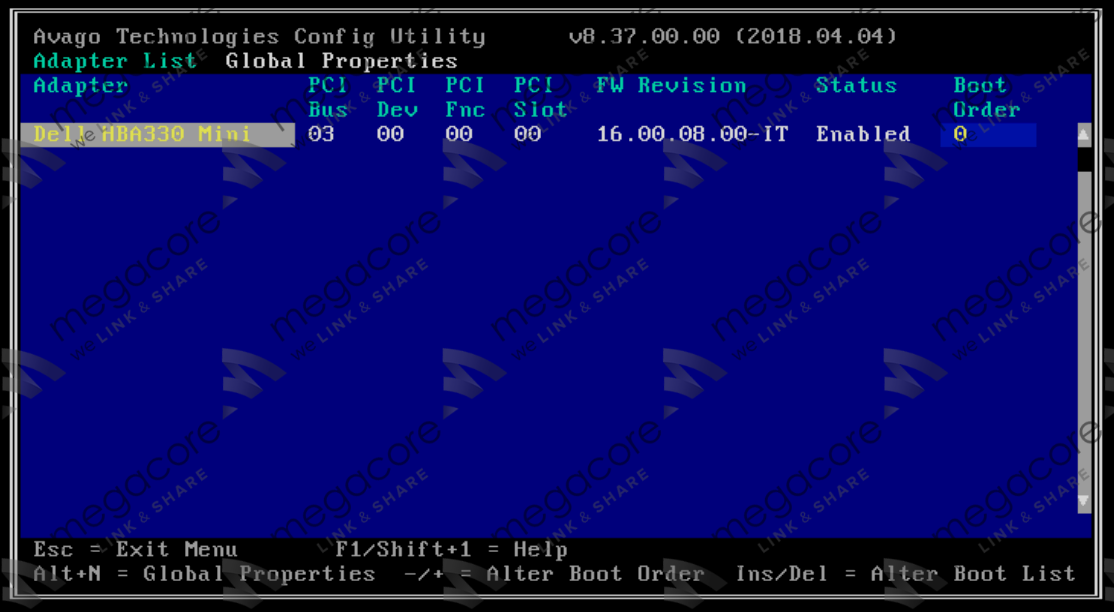

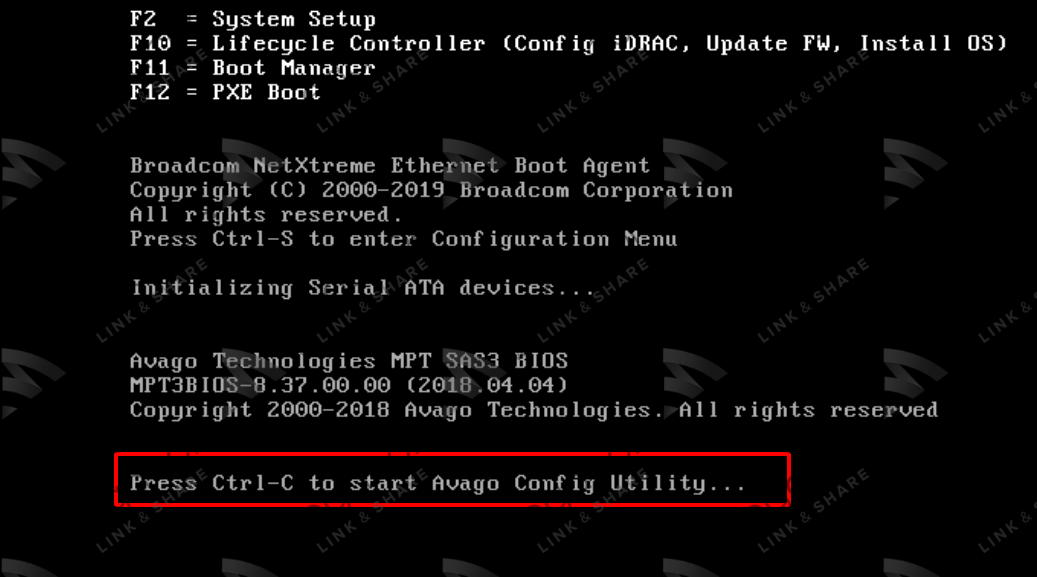

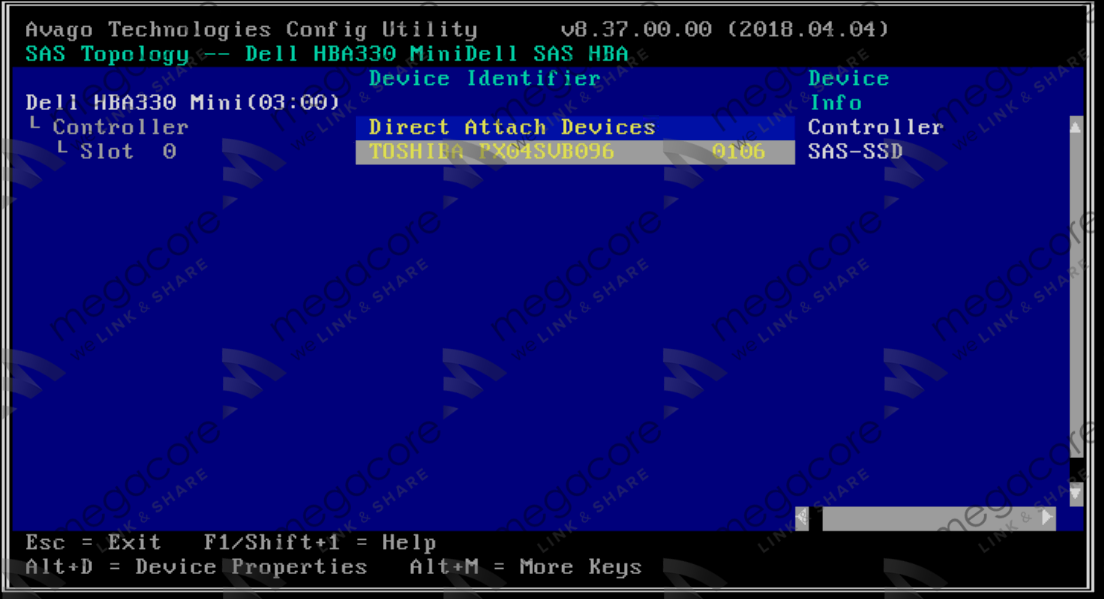

Khi khởi động máy chúng ta có thể bấm tổ hợp phím CTRL + C để vào Bios của Card Raid, nếu như hình bên dưới thì xin chúc mừng bạn đã flash thành công ^^.

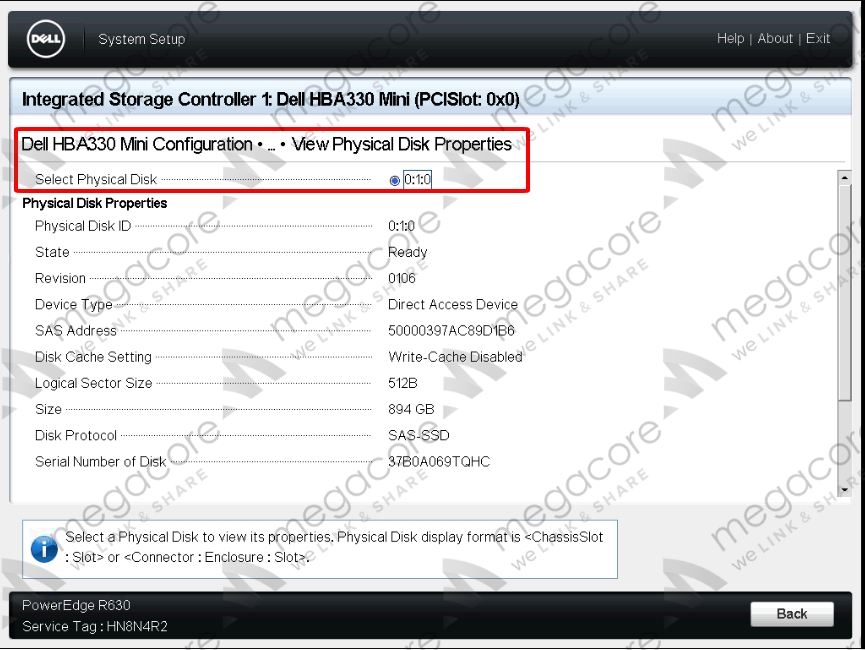

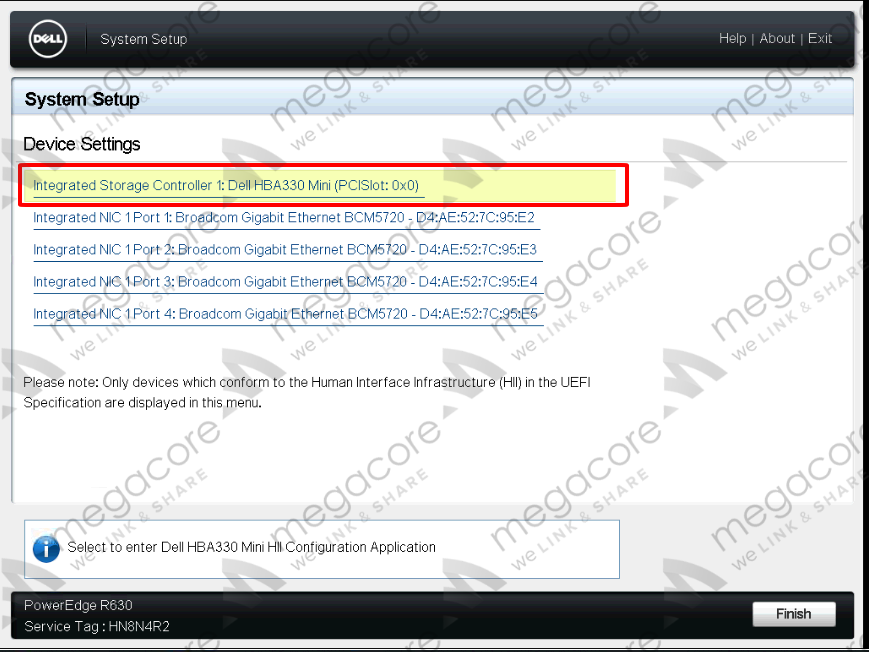

Hoặc có thể bấm F2 = System Setup trong lúc Server mới khởi động để vào bios kiểm tra

File flash có thể tải tại đây

Nếu có thắc mắc vui lòng liên hệ tới Fanpage facebook để được giải đáp.

Good Luck ^^!
