Series tự học CCNA (A-Z) – Chương 4

Chương 4. SWITCH

1.Giới thiệu

1.1. Khái niệm

Switch hay còn được gọi là bộ chuyển mạch dùng để kết nối các thiết bị khác với nhau. Nhiều cáp dữ liệu được cắm vào một công tắc để cho phép giao tiếp giữa các thiết bị được nối mạng khác nhau. Thiết bị chuyển mạch quản lý luồng dữ liệu qua mạng bằng cách chỉ truyền một gói mạng đã nhận đến một hoặc nhiều thiết bị mà gói đó được sử dụng. Mỗi thiết bị mạng được kết nối với bộ chuyển mạch có thể được xác định bằng địa chỉ mạng của nó , cho phép bộ chuyển mạch định hướng luồng lưu lượng tối đa hóa tính bảo mật và hiệu quả của mạng.

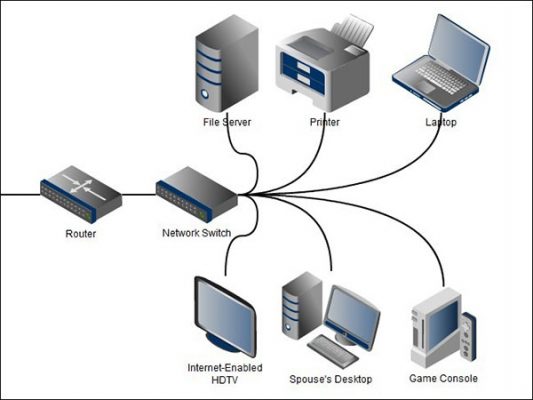

1.2. Vai trò của switch

• Switch làm cho các host có thể hoạt động ở chế độ song công (có thể đọc – ghi hay nghe – nói) cùng lúc.

• Switch chỉ thiết lập một mạch ảo giữa hai cổng tương ứng mà không làm ảnh hưởng đến lưu thông trên những cổng khác.

• Switch quyết định chuyển frame dựa trên địa chỉ MAC, vì thế nó được xếp vào thiết bị Lớp 2. Chính nhờ Switch có khả năng lựa chọn đường dẫn để quyết định chuyển frame nên mạng LAN có thể hoạt động hiệu quả hơn rất nhiều.

• Những thiết bị được kết nối gián tiếp thông qua các port của switch. Switch nhận biết máy nào sẽ kết nối với cổng của nó bằng cách học địa chỉ MAC nguồn trong frame mà nó nhận được.

• Không cần chia sẻ băng thông. Việc băng thông được truyền đi theo nguyên lý gì sẽ được quyết định bởi port của thiết bị switch. Vì thế có thể giới hạn lưu lượng truyền đi ở một mức nào đó.

1.3. Đặc điểm chính của switch

• Switch đã phân chia riêng biệt trên mỗi đoạn mạng kết nối: Đó chia nhỏ hệ thống mạng ra những đơn vị rất nhỏ được gọi là microsegment. Điều này, làm nhiều người dùng có thể giao tiếp và gửi dữ liệu cùng lúc ở trên nhiều segment khác nhau, mà không làm ảnh hưởng đến bất kì ai.

• Hỗ trợ cung cấp băng thông lớn hơn dựa vào cách tạo ra các miền đụng độ nhỏ hơn cho mỗi người dùng. Tức là, switch cho phép chia nhỏ mạng LAN ra thành nhiều đoạn mạng nhỏ khác, ứng với một kết nối riêng giống một làn đường riêng.

2. VLAN

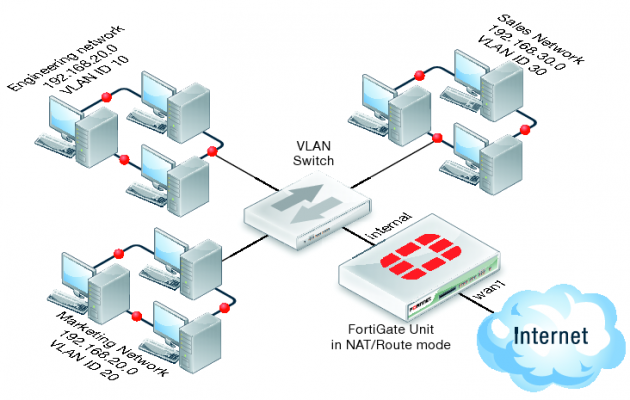

• VLAN ( Virtual Local Area Network ) hay còn gọi là mạng LAN ảo. Một VLAN được định nghĩa là một nhóm logic các thiết bị mạng và được thiết lập dựa trên các yếu tố như chức năng, bộ phận, ứng dụng… của công ty. Về mặt kỹ thuật, VLAN là một miền quảng bá được tạo bởi các switch. Bình thường thì router đóng vai trò tạo ra miền quảng bá. Đối với VLAN,switch có thể tạo ra miền quảng bá.

3. Phân loại VLAN
